Detektor prędkości DV 02 jest urządzeniem detekcji ruchu oraz pomiaru prędkości poruszającego się elementu.
Powstał głównie z myślą pozyskania informacji o ruchu taśmy przenośnikowej której np. zerwanie a nie zatrzymanie całego ciągu
transportującego materiał może być dramatyczne oraz kosztowne w skutkach.

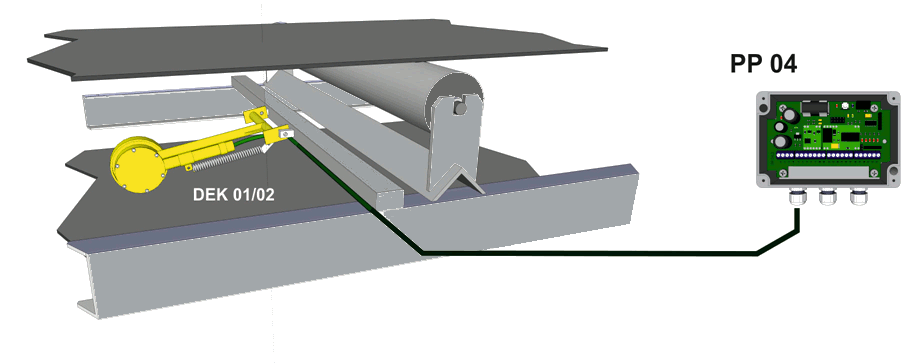

Urządzenie podzielone jest na dwie części:

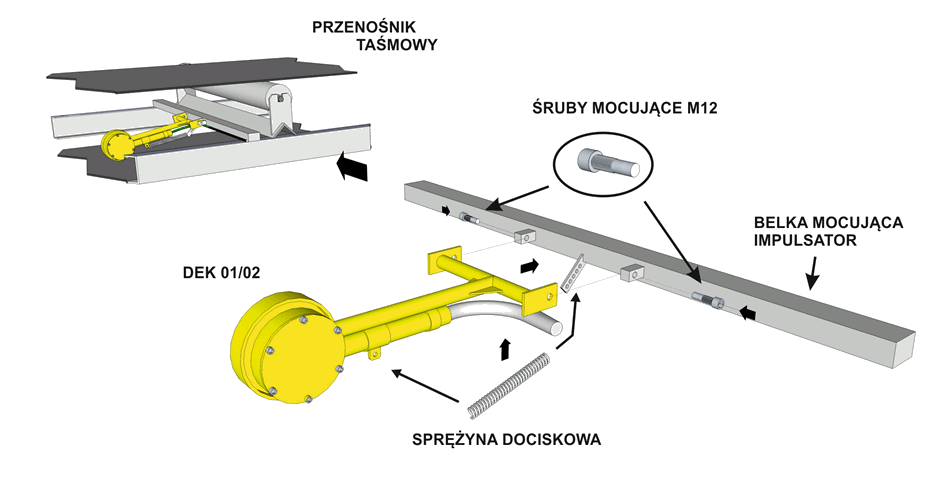

- DEK 01/02- impulsator posiadający obracającą się bieżnię (koło) -
układ przystawiony do poruszającego elementu (w tym przypadku taśmy przenośnika) przekazuje informację
drugiemu układowi (PP 04.x) o jego ruchu oraz kierunku (DEK 02) w jakim się porusza.
- DEK 01 podaje informację o ruchu badanego elementu w formie impulsów.
- DEK 02 poza informacją o ruchu dodatkowo daje informację o kierunku ruchu.
- PP 04.x – na podstawie danych uzyskanych od DEK 02 określa prędkość oraz kierunek poruszającej się np. taśmy.
Urządzanie ma możliwość również pomiaru czasu pracy – liczenie następuje gdy badany element jest w ruchu.
Uaktywniony pomiar w przypadku zaniku napięcia nie ma konieczności otrzymania ponownego rozkazu startu liczenia.
Układ posiada podtrzymanie bateryjne, wszelkie parametry wprowadzone do urządzenia w razie zaniku napięcia
zasilania zostają zachowane.
Istnieje możliwość zaprogramowania prędkości dolnej oraz górnej ruchu badanego elementu.
Opcjonalnie detektor wyposażony może być w sygnał pętli prądowej 4-20mA, 0-20mA, 0-24mA odwzorowującej
prędkość ruchu badanego elementu. Próg prędkości górnej odwzoruje jednocześnie poziom górny
sygnału prądowego.Wyście prądowe jest aktywne.
Dodatkowo układ elektroniczny wyposażony jest w optoizolowane wyjścia dyskretne typ OC informujące
o stanie pracy detektora. Informują one o:
- ruchu oraz kierunku badanego elementu,
- przekroczeniu programowanych progów prędkości – górnej i dolnej,
- uruchomieniu pomiaru czasu pracy
- niskiego stanu baterii podtrzymująej pamięć układu.
Komunikacja układu z urządzeniem zewnętrznym odbywa się poprzez łącze cyfrowe w standardzie RS485.
Zastosowany protokół komunikacji – MODBUS RTU - pozwala na odczyt i zapis danych do układu.
Układ w standardowej wersji pobiera informacje o ruchu z DEK 01/02 lecz może pracować np. z czujnikiem
indukcyjnym przekazującym informacje w formie impulsów o ruchy danego elementu. Wyznaczenie
poprzez układ prawidłowej prędkości zapewnia konfiguracja odpowiednich parametrów łączem RS.

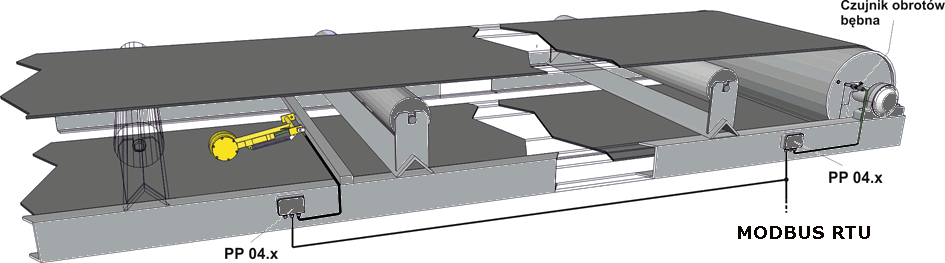

Dwa układy PP 04.x zainstalowane na jednym przenośniku, współpraca z DEK 01/02 oraz z
czujnikiem obrotów bębna (wykrycie efektu poślizgu lub zerwania się pasa przenośnika).
Funkcje oraz dane techniczne DV 02 – wersja standardowa:
- pomiar prędkości - 0 - 15 m/s *)
* rozdzielczość pomiaru uzależniona od parametrów konfigurujących
detektora - rozróżnianie kierunku ruchu
- pomiar częstotliwości przychodzących impulsów
- ustalanie dolnego progu prędkości - 0 do 15 m/s *)
- ustalanie górnego progu prędkości - 0,1 do 15 m/s *)
* z wykorzystaniem modułu sygnału prądowego 4-20mA (wartość dla 20mA)
- ustalanie obwodu koła przetwornika - 100 do 10000 mm - ustalanie ilości impulsów na metr obwodu koła - 1 do 100 *)
- obliczanie czasu pracy urządzenia (wyłączenie napięcia
zasilania i jego ponowne włączenie kontynuuje zliczanie
bez konieczności podania rozkazu startu zliczania)
- rozdzielczość zliczania czasu pracy - 1 s - zakres zliczania czasu pracy do 119304 godzin
- podanie aktualnego czasu i daty z możliwością jej zmiany
- informacja o statusie pracy przetwornika
- możliwość powrotu do ustawień fabrycznych
- port komunikacyjny RS 485: * komunikacja z zewnętrznym urządzeniem – informacje o stanie pracy układu,
zmiana poszczególnych parametrów konfiguracyjnych układu
* w trybie konfiguracji - stała prędkość i adres
* ustalenie adresu, błędu parzystości i prędkości transmisji
* powrót do ustawień fabrycznych
* protokół komunikacji MODBUS RTU
- wyjścia OC (dyskretne):
* obciążalność - do 50 mA * maksymalna napięcie doprowadzone na wyjście - 80 V * napięcie izolacji - 2,5 kV - wyjścia OC oraz łącza RS są optoizolowane - sygnał aktywnej pętli prądowej (dostępny jako dołączany
moduł do PP 04)
- potrzymanie bateryjne pamięci układu w przypadku zaniku
napięcia zasilania
- stopień ochrony DEK 02 - IP 67 - stopień ochrony PP 04 - IP 65 - zasilanie 24 VDC - pobór prądu układu - 300mA W wersji standardowej PP 04 jest przystosowany do współpracy z DEK 02 - wyposażony w moduł wejściowy M-OPT
- sygnały wejściowe - nieoptoizolowane typu TTL
*) opis parametrów technicznych podany jest dla wersji standardowej układu,
możliwa jest zmiana parametrów po wcześniejszym ustaleniu.
